Kapitel 6: Die Matrix – Welches Modell auf welcher Hardware?

Die Dimensionierung eines produktiven lokalen KI-Systems erfordert eine exakte Kalkulation des VRAM-Bedarfs. Der Gesamtspeicher im VRAM setzt sich aus drei Komponenten zusammen:

1. Modellgewichte (abhängig von Parameteranzahl und Quantisierungsstufe)
2. Key-Value-Cache (KV-Cache) (abhängig von Kontextlänge, Batch-Size, Layer-Anzahl, Attention-Heads und KV-Quantisierung)
3. Aktivierungs- und CUDA-Runtime-Overhead (typischerweise 1,0 bis 2,5 GB Puffer)

$$\text{VRAM}{\text{gesamt}} = \text{VRAM}{\text{Modell}} + \text{VRAM}{\text{KV-Cache}}(N{\text{ctx}}, B) + \text{VRAM}_{\text{Overhead}}$$

---

6.1 Mathematische Berechnung des KV-Cache-Speicherbedarfs

Für Transformer-Architekturen mit Multi-Head Attention (MHA) bzw. Grouped-Query Attention (GQA) berechnet sich der Speicherbedarf des KV-Caches pro Token exakt wie folgt:

$$\text{KV-Bytes pro Token} = 2 \times n_{\text{layers}} \times n_{\text{kv_heads}} \times d_{\text{head}} \times b_{\text{kv}}$$

• Faktor $2$: Jeweils ein Tensor für Key und Value.
• $n_{\text{layers}}$: Anzahl der Transformer-Layer.
• $n_{\text{kv_heads}}$: Anzahl der Key/Value-Attention-Heads (bei GQA deutlich kleiner als die Query-Heads $n_{\text{heads}}$).
• $d_{\text{head}}$: Dimension eines Attention-Heads ($d_{\text{head}} = d_{\text{model}} / n_{\text{heads}}$).
• $b_{\text{kv}}$: Bytes pro Element (FP16 = 2 Bytes, FP8 = 1 Byte, Q4 = 0.5 Bytes).

Der gesamte KV-Cache-Bedarf für eine maximale Kontextlänge $N_{\text{ctx}}$ und Batch-Size $B$ beträgt:

$$\text{VRAM}{\text{KV-Cache}} [\text{GB}] = \frac{B \times N{\text{ctx}} \times \text{KV-Bytes pro Token}}{1024^3}$$

Beispiel: Llama 3.3 70B (Grouped-Query Attention)

• $n_{\text{layers}} = 80$
• $n_{\text{heads}} = 64$, $n_{\text{kv_heads}} = 8$ (GQA Verhältnis 8:1)
• $d_{\text{head}} = 128$
• FP16 KV-Cache ($b_{\text{kv}} = 2 \text{ Bytes}$)

$$\text{KV-Bytes pro Token} = 2 \times 80 \times 8 \times 128 \times 2 = 327.680 \text{ Bytes} \approx 320 \text{ KB / Token}$$

Kontextlänge ($N_{\text{ctx}}$)	Batch-Size ($B$)	KV-Cache VRAM (FP16)	KV-Cache VRAM (FP8)	KV-Cache VRAM (Q4_0)
8.192 (8k)	1	2,50 GB	1,25 GB	0,63 GB
32.768 (32k)	1	10,00 GB	5,00 GB	2,50 GB
131.072 (128k)	1	40,00 GB	20,00 GB	10,00 GB
8.192 (8k)	4	10,00 GB	5,00 GB	2,50 GB
32.768 (32k)	4	40,00 GB	20,00 GB	10,00 GB

[Architektur-Hinweis] FlashAttention und KV-Cache-Quantisierung
Standardmäßig allozieren viele Inferenz-Server den KV-Cache in FP16. In vLLM wird der Datentyp je nach Version über `--kv-cache-dtype fp8` konfiguriert; in llama.cpp existieren separate Optionen für Key- und Value-Cache, deren Verfügbarkeit vom Build abhängt. FP8/INT8 kann den Speicherbedarf ungefähr halbieren, bringt aber einen Genauigkeits- und Kompatibilitäts-Trade-off. Die 128k-Zeile ist deshalb eine Kapazitätsrechnung, keine Zusage für ein bestimmtes 48-GB-Setup.

---

6.2 Die umfassende Modell-Hardware-Matrix (Stand 2026)

Die folgende Referenztabelle deckt alle maßgeblichen State-of-the-Art-Architekturen ab:

• 8B Klasse: Llama 3.1 8B / Qwen 2.5 7B / Gemma 2 9B
• 14B Klasse: Qwen 2.5 14B / Pixtral 12B
• 32B Klasse: Qwen 2.5 32B / Qwen 2.5-Coder 32B
• 70B Klasse: Llama 3.3 70B / Qwen 2.5 72B
• MoE Klasse: Mixtral 8x7B (47B sparse, 13B aktiv)
• Flagship MoE: DeepSeek-V3 / DeepSeek-R1 (671B Total, 37B aktiv)

Matrix: Modellgröße $\times$ Quantisierung $\times$ VRAM $\times$ Hardware

Modell & Architektur	Quantisierung	Reines Modell-Gewicht	VRAM inkl. 8k Cache (FP16)	VRAM inkl. 32k Cache (FP16)	VRAM inkl. 128k Cache (FP8)	Empfohlene Mindest-Hardware	Typischer Durchsatz (Batch=1)
Llama 3.1 8B	Q4_K_M	4,9 GB	6,5 GB	8,5 GB	10,5 GB	RTX 3060 12GB / Apple M4 (16GB)	65 - 95 t/s (GPU)
(Dense, GQA)	Q8_0	8,5 GB	10,1 GB	12,1 GB	14,1 GB	RTX 4060 Ti 16GB / RTX 4070	45 - 65 t/s (GPU)
	FP16	16,0 GB	17,6 GB	19,6 GB	21,6 GB	RTX 3090 / 4090 24GB	50 - 70 t/s (GPU)
Qwen 2.5 14B	Q4_K_M	8,9 GB	11,2 GB	14,5 GB	16,2 GB	RTX 4060 Ti 16GB / RTX 4070 Ti S	40 - 55 t/s (GPU)
(Dense, GQA)	Q8_0	15,2 GB	17,5 GB	20,8 GB	22,5 GB	RTX 3090 / 4090 24GB	35 - 45 t/s (GPU)
	FP16	29,0 GB	31,3 GB	34,6 GB	36,3 GB	2x RTX 3090 / Mac M4 Max 64GB	28 - 38 t/s (Multi-GPU)
Qwen 2.5 32B	Q4_K_M	19,8 GB	22,5 GB	26,5 GB	28,0 GB	RTX 3090 / 4090 24GB (bis 16k)	28 - 38 t/s (GPU)
(Dense, GQA)	Q8_0	34,2 GB	36,9 GB	40,9 GB	42,4 GB	2x RTX 3090 / RTX 6000 Ada / Mac 64G	22 - 30 t/s (Multi-GPU)
(Coder 32B)	FP16	65,0 GB	67,7 GB	71,7 GB	73,2 GB	4x RTX 3090 / Mac M2 Ultra 128GB	14 - 20 t/s (Multi-GPU)
Mixtral 8x7B	Q4_K_M	26,4 GB	29,5 GB	34,5 GB	36,0 GB	2x RTX 3090 / Mac M3 Max 64GB	40 - 55 t/s (Sparse MoE)
(MoE 47B/13B act.)	Q8_0	49,5 GB	52,6 GB	57,6 GB	59,1 GB	3x RTX 3090 / Mac M2 Ultra 128GB	25 - 35 t/s (Sparse MoE)
	FP16	94,0 GB	97,1 GB	102,1 GB	103,6 GB	4x RTX 3090 / 2x A100 80GB	18 - 25 t/s (Multi-GPU)
Llama 3.3 70B	Q3_K_M	31,5 GB	34,8 GB	42,3 GB	42,5 GB	2x RTX 3090 / 2x RTX 4090 (48 GB)	24 - 32 t/s (2x GPU)
(Dense, GQA)	Q4_K_M	39,6 GB	42,9 GB	50,4 GB	50,6 GB	2x RTX 3090 / Mac M4 Max 128GB	18 - 26 t/s (2x GPU)
(Qwen 2.5 72B)	Q8_0	74,5 GB	77,8 GB	85,3 GB	85,5 GB	4x RTX 3090 (96 GB) / Mac M2 Ultra	12 - 18 t/s (4x GPU)
	FP16	141,0 GB	144,3 GB	151,8 GB	152,0 GB	2x A100 80GB / 2x H100 / Mac 192GB	10 - 15 t/s (Cluster)
DeepSeek-V3/R1	UD-Q2_K	180 GB	192 GB	215 GB	205 GB	Mac M2 Ultra 192GB / 8x RTX 3090	12 - 16 t/s (Sparse MoE)
(MoE 671B/37B act.)	Q4_K_M	385 GB	398 GB	425 GB	412 GB	2x Mac Studio 192G / 8x A100 80GB	8 - 14 t/s (Cluster)
	FP8 (Native)	671 GB	685 GB	710 GB	698 GB	8x H100 80GB SXM5 (HGX)	35 - 55 t/s (HGX vLLM)

[Deep Dive] Warum MoE-Modelle (Mixtral / DeepSeek) trotz gigantischer Größe extrem schnell generieren
Bei dichten Modellen (Dense) müssen für jedes Token 100% aller Gewichte durch den Speicherbus geschleust werden.
Bei Sparse Mixture-of-Experts (MoE) wird für jedes Token nur ein Router-Subset der Parameter aktiviert:
- Mixtral 8x7B: 47B Gesamt-Parameter im VRAM, aber nur 13B aktivierte Parameter pro Token.
- DeepSeek-V3: 671B Gesamt-Parameter im VRAM, aber nur 37B aktivierte Parameter pro Token.
Inferenz-Konsequenz:
Der VRAM-Bedarf skaliert mit den GESAMTPARAMETERN (Modell muss komplett in den VRAM passen).
Die Token-Generierungsgeschwindigkeit (ITL) skaliert jedoch mit den AKTIVEN PARAMETERN!
Ein Mixtral 8x7B generiert daher bei gleichem Speicher fast so schnell wie ein 14B-Modell.

---

6.3 Konkrete Auslegungs-Rechenbeispiele für Standard-Szenarien

Szenario A: Einzelentwickler / Power-User (Local Coding Agent & RAG)

Anforderungsprofil:

• Use Case: Autonome Code-Vervollständigung, Agentic Workflows (z. B. Aider, Cline), lokales Dokumenten-RAG.
• Modell-Ziel: Qwen 2.5-Coder 32B (Q4_K_M) oder Llama 3.3 70B (Q3_K_M).
• Kontextanforderung: 16.384 bis 32.768 Tokens für vollständige Quellcodedateien.
• Gleichzeitige Nutzer: 1 Nutzer (Batch-Size = 1).
• Ziel-Latenz: $\ge 25 \text{ Tokens/s}$ (flüssiges Lesen/Agentic Feedback).

Mathematische VRAM-Kalkulation (Qwen 2.5-Coder 32B @ 32k Context):

• Modellgewicht ($M_{\text{weights}}$): $19{,}8 \text{ GB}$ (Q4_K_M)
• KV-Cache ($32.768 \text{ Tokens}$, FP8-Quantisierung):
  $$\text{KV-Bedarf} = \frac{1 \times 32768 \times (2 \times 64 \times 8 \times 128 \times 1)}{1024^3} = 4{,}00 \text{ GB}$$
• CUDA Context & Framework Overhead: $1{,}2 \text{ GB}$
• Gesamter VRAM-Bedarf: $19{,}8 + 4{,}00 + 1{,}2 = 25{,}00 \text{ GB}$

Empfohlenes Hardware-Setup & Kostenanalyse:

1. Option 1 (Desktop PC - Sweet Spot):
   • GPU: $1 \times \text{NVIDIA GeForce RTX 4090 24GB}$ (Modell leicht reduziert auf 24k Context) oder $1 \times \text{NVIDIA GeForce RTX 5090 32GB}$
   • CPU / RAM: AMD Ryzen 7 7800X3D, 64 GB DDR5-6000 RAM, 2 TB PCIe 4.0 NVMe SSD
   • Netzteil: 1000 W (ATX 3.0 / PCIe 5.0 12VHPWR)
   • Geschätzte Hardwarekosten: ca. 2.600 € (RTX 4090) bzw. 3.200 € (RTX 5090)
   • Erreichter Durchsatz: $\approx 35 \text{ Tokens/s}$ (RTX 4090) / $\approx 55 \text{ Tokens/s}$ (RTX 5090)
2. Option 2 (Apple Silent Workstation):
   • Hardware: Mac Studio M4 Max (64 GB Unified Memory, 410 GB/s)
   • Geschätzte Hardwarekosten: ca. 2.400 €
   • Erreichter Durchsatz: $\approx 22 \text{ Tokens/s}$ (vollständig lautlos, 65 Watt)

---

Szenario B: 5-Personen-Entwicklungsteam (Zentralisierter lokaler Inferenz-Server)

Anforderungsprofil:

• Use Case: Gemeinsamer OpenAI-kompatibler API-Endpunkt für IDEs, Ticket-Klassifizierung und interne RAG-Suche.
• Modell-Ziel: Llama 3.3 70B (Q4_K_M) oder Qwen 2.5 72B (Q4_K_M).
• Kontextanforderung: 8.192 Tokens pro Request.
• Concurrency: 5 parallele Requests (Continuous Batching via vLLM oder SGLang).
• Ziel-Latenz: $\ge 15 \text{ Tokens/s}$ pro aktivem Stream.

Mathematische VRAM-Kalkulation (Llama 3.3 70B @ Batch=5, 8k Context):

• Modellgewicht ($M_{\text{weights}}$): $39{,}6 \text{ GB}$ (Q4_K_M / AWQ 4-Bit)
• KV-Cache ($B = 5$, $N_{\text{ctx}} = 8.192$, FP16 Paged Attention):
  $$\text{KV-Bedarf} = 5 \times 2{,}50 \text{ GB} = 12{,}50 \text{ GB}$$
• vLLM Paged-Memory-Buffer & CUDA-Kernels: $3{,}5 \text{ GB}$
• Gesamter VRAM-Bedarf: $39{,}6 + 12{,}50 + 3{,}5 = 55{,}60 \text{ GB}$

Empfohlenes Hardware-Setup:

• GPU-Konfiguration: $2 \times \text{NVIDIA RTX 4090 24GB}$ ($48 \text{ GB}$ VRAM - reicht für Batch=2) oder ideal $3 \times \text{NVIDIA RTX 3090 24GB}$ ($72 \text{ GB}$ VRAM) bzw. $2 \times \text{RTX 6000 Ada 48GB}$ ($96 \text{ GB}$ VRAM).
• Plattform: AMD Threadripper 7960X (24 Cores, 128 PCIe 5.0 Lanes) auf TRX50 Mainboard.
• System-RAM: 128 GB Quad-Channel DDR5-5600 ECC.
• Netzteil: 1600 W BeQuiet / Seasonic Titanium.
• Serving-Stack: vLLM mit Tensor Parallelism = 2 oder 3 (--tensor-parallel-size 2/3).
• Erreichter Gesamt-Durchsatz: $\approx 95\text{--}130 \text{ Tokens/s}$ aggregiert über alle 5 Nutzer.

[Praxis-Tipp] Multi-User-Dimensionierung mit Continuous Batching
Im Multi-User-Betrieb skaliert die Inferenz-Effizienz drastisch nach oben:
Während bei Batch=1 die GPU 99% der Zeit auf VRAM-Transfers wartet, liest die GPU bei Batch=5 dieselben Modellgewichte EINMAL aus dem VRAM und wendet sie parallel auf 5 Token-Vektoren an.
Die Arithmetic Intensity steigt um das Fünffache!
Der Gesamtdurchsatz des Servers steigt von 25 t/s (Batch=1) auf ca. 110 t/s (Batch=5 aggregiert), während die Latenz pro Nutzer nur geringfügig von 25 t/s auf 22 t/s absinkt.

---

Szenario C: 20-Personen-Unternehmensabteilung (Enterprise On-Premise Cluster)

Anforderungsprofil:

• Use Case: Vollständiger Ersatz externer Cloud-APIs (DSGVO-konform, On-Premise). Gleichzeitige Workloads: Coding Agents, Kundenservice-Transkription (Whisper large-v3-turbo), Embedding-Generierung, 70B Text-Modell und Vision-Verarbeitung (Pixtral 12B).
• Concurrency: Bis zu 20 gleichzeitige Anfragen mit Lastspitzen.
• Hochverfügbarkeit: 24/7 Betrieb, redundante Netzteile, ECC-Speicher.
• Ziel-Throughput: Aggregiert $\ge 350 \text{ Tokens/s}$.

+-----------------------------------------------------------------------------+

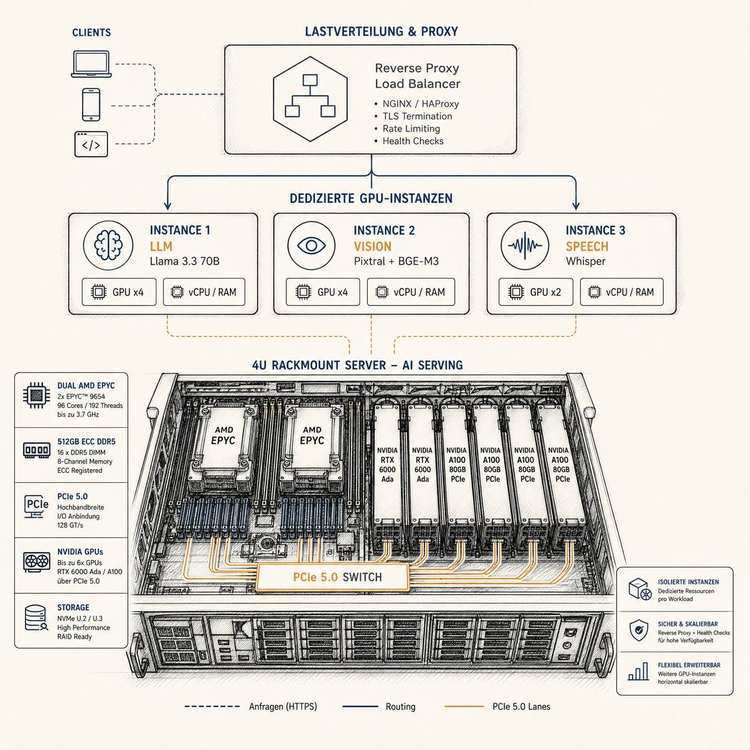

|                 ENTERPRISE 20-PERSONEN SERVER ARCHITEKTUR                   |
+-----------------------------------------------------------------------------+
|                                                                             |
|  [Reverse Proxy & Load Balancer (Nginx / Envoy / LiteLLM Proxy)]            |
|       |                                                                     |
|       +-----------------------+-----------------------+                     |
|       |                       |                       |                     |
|  [Instanz 1: LLM Serving] [Instanz 2: Vision/Embed] [Instanz 3: Audio STT]  |
|  vLLM / TensorRT-LLM      vLLM (Pixtral 12B + BGE)  Faster-Whisper          |
|  Llama 3.3 70B (FP8)      Pixtral + BGE-M3          Whisper-large-v3-turbo  |
|  $2\times \text{A100 80GB}$         $1\times \text{RTX 4090 / A4000}$      $1\times \text{RTX 4000 Ada}$          |
|  (160 GB HBM2e)           (24 GB GDDR6X)            (20 GB GDDR6)           |
|                                                                             |
|  +-----------------------------------------------------------------------+  |
|  | Hardware-Basis: 4U Rackmount Server, Dual AMD EPYC 9354 (64 Cores)    |  |
|  | 512 GB Octa-Channel DDR5-4800 ECC, Dual 2000W Redundant PSU          |  |
|  +-----------------------------------------------------------------------+  |
|                                                                             |
+-----------------------------------------------------------------------------+

Mathematische Ressourcen-Aufteilung:

1. LLM-Hauptdienst (Llama 3.3 70B FP8):
   • Modellgewicht (FP8 nativ): $70{,}6 \text{ GB}$
   • KV-Cache ($B = 20$, $N_{\text{ctx}} = 8.192$, FP8 Paged Attention):
     $$\text{KV-Bedarf} = 20 \times 1{,}25 \text{ GB} = 25{,}0 \text{ GB}$$
   • Paged-Cache Puffer: $30{,}0 \text{ GB}$
   • Speicherbedarf: $125{,}6 \text{ GB}$ $\rightarrow$ Ideal abgedeckt durch $2 \times \text{NVIDIA A100 80GB PCIe}$ ($160 \text{ GB}$ HBM2e) oder $4 \times \text{RTX 6000 Ada 48GB}$ ($192 \text{ GB}$).
2. Vision- & Embedding-Dienst (Pixtral 12B + BGE-large-en-v1.5):
   • Pixtral 12B (Q8_0): $13{,}0 \text{ GB}$
   • BGE Embedding Worker ($4 \times \text{Instanzen}$): $4 \times 1{,}3 \text{ GB} = 5{,}2 \text{ GB}$
   • Speicherbedarf: $18{,}2 \text{ GB}$ $\rightarrow$ Zugewiesen an $1 \times \text{RTX 4090 24GB}$ oder $1 \times \text{RTX A5000}$.
3. Audio-Transkription (Whisper large-v3-turbo):
   • Faster-Whisper VRAM-Bedarf: $2{,}5 \text{ GB}$ pro Instanz.
   • 4 parallele Worker: $10{,}0 \text{ GB}$ $\rightarrow$ Zugewiesen an separate GPU oder Rest-VRAM.

Zusammenfassende Kosten- und Leistungsbilanz

Setup-Typ	Hardware-Komponenten	Gesamte VRAM-Kapazität	Max. gleichzeitige Nutzer	Aggregierter Durchsatz	Investitionskosten (Hardware)
Szenario A (Single User)	$1\times \text{RTX 4090 24GB}$ + Ryzen 7800X3D	24 GB GDDR6X	1 User	35 - 55 t/s	2.500 - 3.200 €
Szenario B (5-Team Server)	$3\times \text{RTX 3090 24GB}$ + Threadripper 7960X	72 GB GDDR6X	5 - 8 User	95 - 130 t/s	6.500 - 8.500 €
Szenario C (20-Org Cluster)	$2\times \text{A100 80GB}$ + $2\times \text{RTX 4090}$ + Dual EPYC	208 GB HBM2e/GDDR	20 - 30 User	350 - 500 t/s	28.000 - 38.000 €

[Warnung] TCO-Kalkulation (Total Cost of Ownership) – Strom und Kühlung beachten
Ein Enterprise-Rig mit 4x High-End-GPUs zieht unter Volllast ca. 1,6 bis 2,2 kW.
Bei 24/7 Betrieb mit durchschnittlich 40% Last entspricht dies einem Jahresverbrauch von:
Energie = 0,8 kW x 24 h x 365 = 7.008 kWh pro Jahr.
Bei industriellen Stromkosten von 0,25 €/kWh fallen ca. 1.750 € jährliche Betriebskosten allein für den Stromverbrauch an.
Zusätzlich erfordert die Abwärme von 800-1600 Watt im Serverraum eine entsprechende Klimatisierung (PUE-Faktor 1.3 bis 1.5).
